Miten valitaan oikea juotoslämpötila?
Käsin juottaminen on elektroniikan valmistuksen ja korjauksen perustaito, mutta juotosliitoksen onnistumiseen vaikuttaa yksi ratkaiseva tekijä: oikea lämpötila. Juotoskolvin lämpötila vaikuttaa suoraan liitoksen kestävyyteen sekä komponenttien ja piirilevyn säilyvyyteen.

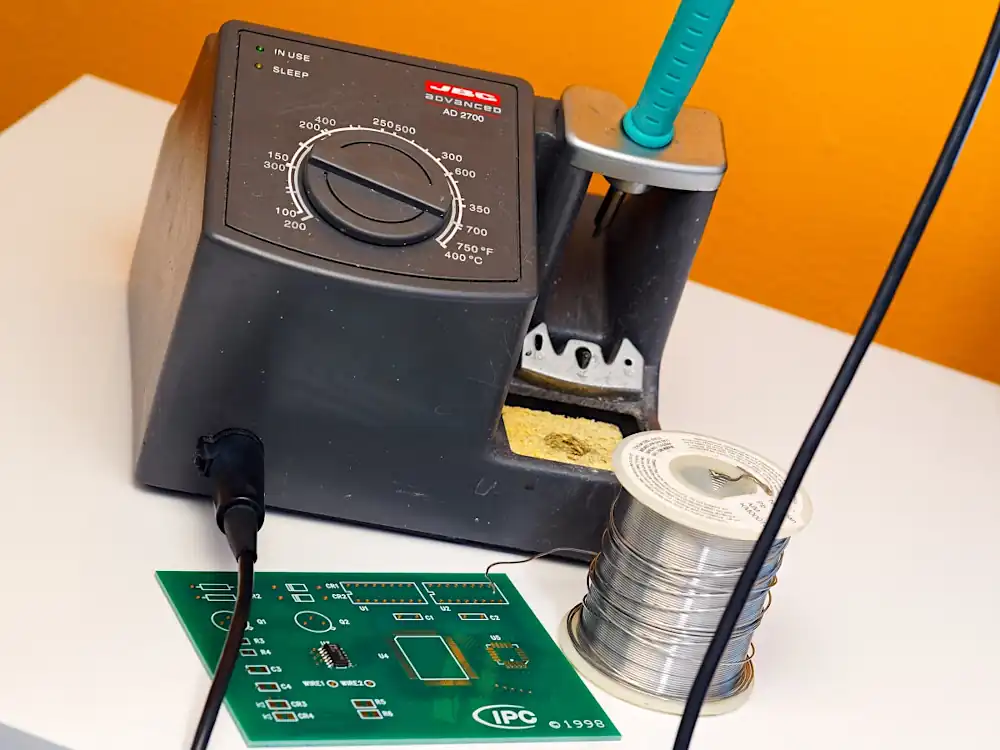

Juotoslämpötilan valintaan vaikuttavat useat tekijät, kuten juotteen koostumus (lyijyllinen tai lyijytön), komponenttien herkkyys, liitoksen koko ja piirilevyn materiaali. Hyvä juotosasema mahdollistaa tarkan lämpötilansäädön, mikä parantaa sekä työnteon laatua että tehokkuutta.
Suositellut lämpötila-alueet eri käyttötarkoituksiin
| Sovellus | Lämpötila-alue |
|---|---|
| Yleinen juottaminen FR4-/lasikuitupiirilevylle | 320–380°C |
| Yleinen juottaminen keraamiselle piirilevylle | 400-450°C |
| Suuret maatasot | 370–420°C |
| Johtimet | 300–360°C |
Miksi oikea juotoslämpötila on tärkeä?
- Juotteen tarttuvuus: Liian matala lämpötila estää juotteen kunnollisen levittymisen, jolloin syntyy heikkoja tai kylmiä liitoksia.
- Komponenttien suojaaminen: Liiallinen lämpö voi vaurioittaa herkkiä komponentteja, nostaa juotospädejä irti piirikortilta tai sulattaa johdineristyksiä.
- Juotosterien kulumisen vähentäminen: Korkea lämpötila kiihdyttää juotosterän hapettumista ja lyhentää juotosterän käyttöikää.
- Lämmön tehokas siirto: Oikea lämpötila yhdistettynä sopivaan juotosterään nopeuttaa työtä ja vähentää komponenttien ja piirikortin lämpökuormitusta.
Kuinka löytää optimaalinen juotoslämpötila?
Käytännössä kannattaa aloittaa noin 350 °C:n tasolta ja säätää tarvittaessa ±30 °C:n verran suuntaan tai toiseen. Tarkempi lämpötilan valinta riippuu mm. seuraavista asioista:
- Juotteen tyyppi (lyijyllinen vai lyijytön)
- Liitoksen koko ja massiivisuus
- Juotoskärjen malli
- Piirilevyn materiaali (FR4, keraaminen jne.)
- Komponenttien lämönherkkyys
Esimerkiksi keraamiset piirilevyt vaativat yleensä korkeampaa juotoslämpötilaa (400–450 °C), kun taas herkät komponentit voivat edellyttää matalampaa, alle 350 °C:n lämpötilaa vaurioiden välttämiseksi. Mikäli yhdistetään keraaminen tai FR4-levy, suuret maatasot ja herkät komponentit, lämpötilan hallinta korostuu entisestään.
Myös juotosterän koko vaikuttaa. Suurempi juotosterä siirtää lämpöä tehokkaammin, jolloin lämpötilaa voi usein laskea. Vastaavasti ohut tai terävä juotosterä voi vaatia hieman korkeampaa lämpötilaa kompensoidakseen ohuen juotosterän huonompaa lämmönsiirtymistä juotosalueelle.
Yleisimpiä virheitä juotoslämpötilan valinnassa:
- Liian korkea (>400 °C): Polttaa fluxin, vaurioittaa piirilevyä ja kuluttaa juotosterän nopeasti.
- Liian matala (<300 °C): Juote ei tartu kunnolla, syntyy kylmiä liitoksia ja komponentit altistuvat pidempään lämmitykseen.
- Lämpömassan huomioimatta jättäminen: Massiiviset komponentit ja maatasot vaativat enemmän lämpöä, kun taas herkät SMD-komponentit vaativat tarkempaa lämmönhallintaa.
